一、360度内支撑布袋风管
1、360度内支撑系统分析
布袋风管实际使用中，由于依靠静压保持形态，如无内支撑系统在不通风的情况下通常不是规则形状，同时在通风的瞬间，由于形状的瞬间变化，通常会伴随噪音和巨大的震动，严重影响了风管的使用和寿命。为解决现有技术存在的问题，现提出了一种360度内支撑纤维织物风管系统,可以自行保持外观。内支撑系统采用内附环形骨架支撑，使织物风管系统管壁受力紧，在系统不鼓风时仍保持完整的圆形管外观，消除布袋风管系统在不鼓风时松弛、下垂的现象，使风管更美观；避免产生系统启动时风量对末端的冲击噪音，减小系统对风管的冲击力，能有效的延长风管的使用寿命。
2、、内支撑纤维织物风管组成结构
内支撑组件主要由环形骨架支撑，采用直径为5mm的闭合圆环，具有硬度强、耐高温、耐寒冷、耐弯曲等优点，使用寿命可达15年以上。

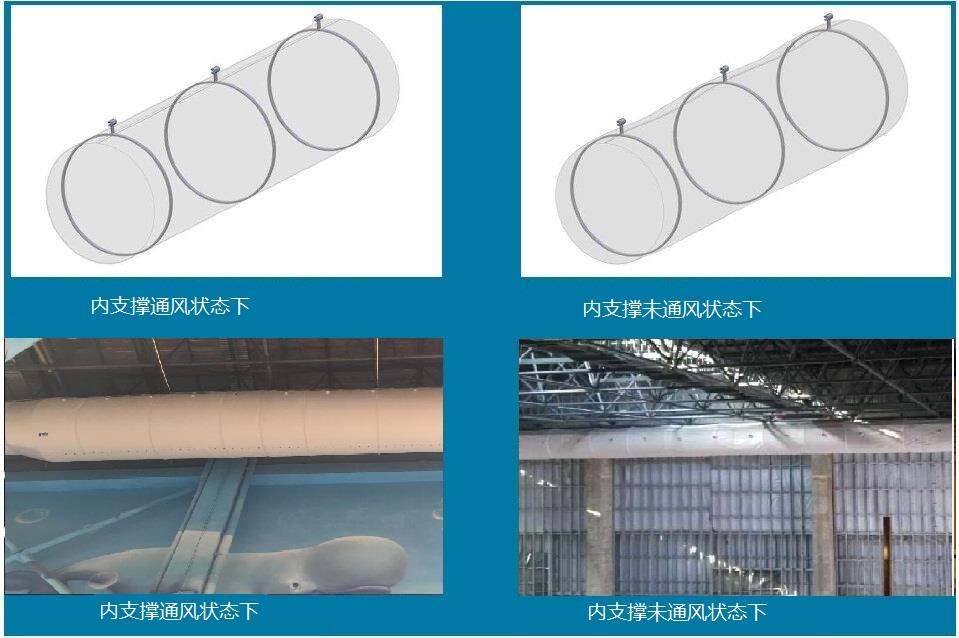

不同的管径对应不同的规格(闭合圆环的张力为(0.5N-10N),闭合的圆环插入预留风管的夹层里，在风管结束或风管转变方向的位置均设有支撑件，直管一般两米左右设置一个支撑圆环，最后将所有纤维织物风管拉紧；不通风时，风管依靠闭合圆环的周向张力和风管两端的拉伸力维持形状，通风瞬间，管道内产生瞬间静压，但是因风管表面本身有一定张力，所以不会产生噪音和抖动，从而达到了降噪，降低震动的效果（下图为内支撑示意图）。
二、180度内支撑撑条
主要用于没有送风状态下使风管保持一定的形状，撑条的由尼龙扣固定在风管内部，清洗维护时容易拆
卸，主要采用铝合金半圆形支撑布袋风管。
 |
 |

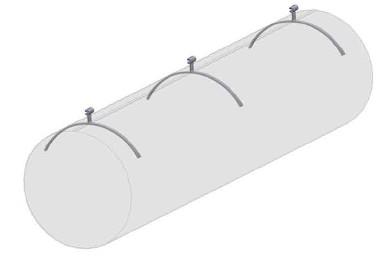

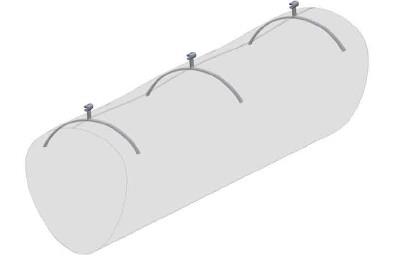

| 布袋风管带撑条通风状态下 | 布袋风管带撑条不通风状态下 |
三、末端张紧装置
在包装，运输和非百分百精确的缝制都会造成织物起皱，螺杆张紧装置可以拉平这些皱折，由 于织物本身具有一定的伸缩性，可被拉长****1%。因此织物风管在安装前会比设计的长度稍短 些，再利用张紧装置拉伸到合适的长度，这种张紧装置可用在带有滑轨项目安装中。
